Le ressort régulateur d’un moteur Briggs et Stratton relie la patte de commande du régulateur au papillon du carburateur. Son rôle est mécanique : il exerce une traction calibrée qui s’oppose à la force centrifuge des masselottes internes du régulateur, stabilisant ainsi le régime moteur sous charge variable. Un montage incorrect, notamment dans le mauvais trou d’ancrage, provoque directement un sur-régime ou un ralenti instable.
Trou d’ancrage sur la patte de commande : le repère qui change tout
La patte de commande (ou levier de régulateur) comporte plusieurs trous percés à intervalles rapprochés. Chaque trou correspond à une plage de régime différente. Monter le ressort dans un trou non conforme au manuel est la cause la plus fréquente de sur-régime après intervention, selon les retours documentés par les réparateurs spécialisés.
A lire également : Prolongez la saison de baignade grâce à un abri de piscine efficace
Le trou le plus proche du pivot de la patte donne un bras de levier court, donc une tension plus faible sur le papillon. Le régime de consigne reste bas. Le trou le plus éloigné augmente la tension et pousse le régime vers le haut.
Pour identifier le bon trou, la seule référence fiable reste le manuel du moteur, identifié par le numéro de modèle gravé sur le carter. Les séries monocylindres OHV et les séries Classic/Sprint n’utilisent pas les mêmes positions. Photographier la configuration avant démontage évite toute ambiguïté au remontage.
A lire aussi : Abri de jardin bois bricodepot : comment le traiter pour qu'il dure vraiment longtemps ?

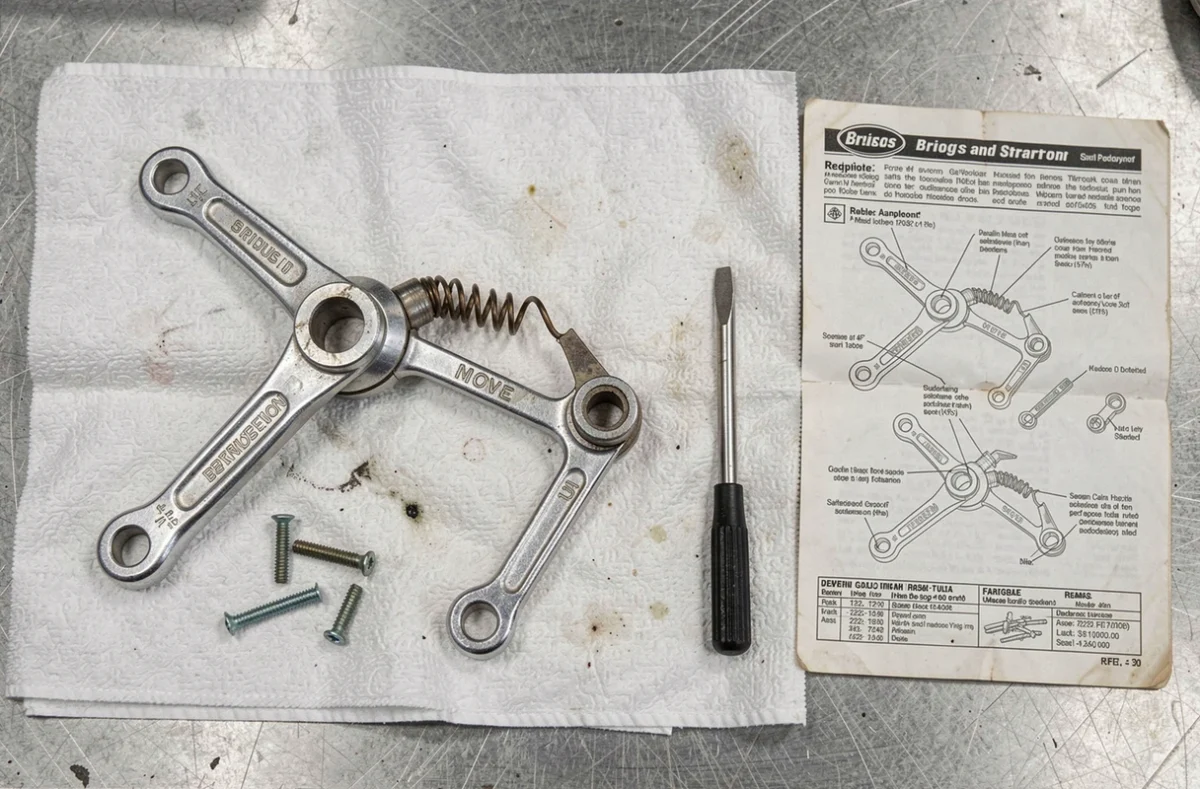

Sens d’enroulement et orientation du ressort régulateur Briggs et Stratton
Le ressort régulateur possède deux extrémités formées différemment : un crochet ouvert d’un côté, une boucle fermée ou un crochet orienté de l’autre. Cette asymétrie impose un sens de montage unique.
L’extrémité côté patte de commande s’insère dans le trou sélectionné. L’autre extrémité se fixe sur le bras de tringlerie relié au papillon du carburateur. Le ressort doit travailler en traction, jamais en compression. Si le ressort semble détendu quand le papillon est au ralenti, le sens est inversé ou le point d’ancrage est incorrect.
Vérifier la géométrie du montage
Une fois le ressort en place, le bras de tringlerie doit se déplacer librement sur toute sa course sans que le ressort ne frotte contre le carter ou le carburateur. Si le ressort touche une surface métallique, il s’usera par abrasion en quelques dizaines d’heures de fonctionnement.
Tirer doucement sur la tringlerie à la main permet de vérifier que le ressort ramène le papillon vers la position ouverte avec une résistance progressive et sans à-coups. Le retour doit être fluide.
Réglage de la tringlerie et du régime après montage du ressort
Le ressort seul ne suffit pas à garantir un régime stable. La tringlerie complète, qui relie le régulateur au carburateur, doit être correctement ajustée. Plusieurs points méritent une attention particulière :
- La tige de commande entre le régulateur interne et le levier externe ne doit présenter aucun jeu latéral. Un jeu même léger provoque des oscillations de régime que l’on confond souvent avec un défaut de ressort.
- La vis de butée de ralenti sur le carburateur définit la position minimale du papillon. Elle se règle moteur chaud, en vissant doucement jusqu’à obtenir un ralenti régulier sans calage.
- Le ressort de rappel du papillon (distinct du ressort régulateur) doit être présent et fonctionnel. Son absence laisse le papillon flotter, rendant tout réglage du régulateur inefficace.
Le régulateur ne corrige que les variations de charge, pas un carburateur mal réglé. Si le mélange air-carburant est trop riche ou trop pauvre, le régulateur tentera de compenser en permanence, provoquant le phénomène de « surging » (oscillations cycliques du régime).
Carburant éthanol et faux diagnostic sur le ressort régulateur
Les carburants contenant de l’éthanol (E10) sont acceptés par Briggs et Stratton. Les carburants E15 à E85 ne sont pas approuvés pour ces moteurs. Le problème vient du vieillissement : l’éthanol absorbe l’humidité et laisse des dépôts dans le circuit de carburant, obstruant progressivement les gicleurs et les passages du carburateur.
Ces dépôts perturbent le dosage du mélange, ce qui génère des symptômes identiques à un défaut de régulateur : oscillations de régime, à-coups, difficulté à maintenir un ralenti stable. Remplacer le ressort régulateur dans ce cas ne résout rien.
Distinguer un problème de ressort d’un problème de carburant
Un ressort défaillant se reconnaît visuellement : déformation permanente, perte d’élasticité mesurable à la main, crochet cassé ou oxydation avancée. Si le ressort retrouve sa longueur d’origine après étirement modéré, il fonctionne encore correctement.
Un problème lié au carburant se manifeste surtout après une période d’inactivité prolongée. La documentation technique récente identifie les dépôts d’éthanol vieilli comme une cause indirecte majeure de « surging », souvent attribuée à tort au ressort régulateur.
Schéma de montage Briggs et Stratton : où le trouver et comment le lire
Le schéma de montage spécifique à chaque série moteur est disponible dans le manuel d’atelier correspondant au numéro de modèle. Ce numéro figure sur une étiquette ou un marquage sur le carter moteur, généralement près de la bougie.
- Le schéma identifie les points d’ancrage par des lettres (A, B1, B2 selon les séries) et indique l’orientation des spires du ressort.
- Les couples de serrage des fixations adjacentes (vis de patte de commande, vis de carburateur) y figurent également.
- Un schéma générique trouvé en ligne ne remplace pas le schéma du modèle exact, car la position des trous varie d’une série à l’autre.
Les diagrammes de tringlerie publiés par des sources spécialisées restent utiles pour comprendre le circuit mécanique complet, mais le document constructeur reste la référence pour le positionnement précis du ressort.
Un ressort régulateur correctement monté, dans le bon trou et avec le bon sens, ne nécessite aucun entretien particulier entre deux remplacements. Si des oscillations de régime apparaissent sur un moteur dont le montage est conforme, le diagnostic doit d’abord se porter sur le carburateur et la qualité du carburant avant de remettre en cause le ressort lui-même.
